Re: Salle dédiée Arnal21

Messagepar arnal21 » 21 Avr 2017, 21:25

Merci pour les compliments, ça aide à garder la motivation pour la suite c'est sympa !

Pour la qualité du travail je mettrais juste un bémol sur certains éléments qui sont comme les actrices : Ils passent mieux en photo qu'en vrai :mrgreen:

Exemple : Le ragréage, qui à certains endroits est moins lisse que la dalle originelle ! :evil:
Je le finaliserais si nécessaire entre les estrades et les enceintes avant la pose de la moquette, mais comme cette zone sera recouverte d'une thibaude ce ne sera probablement pas nécessaire.
Idem pour les angles des parois : L'existence d'une future couche de traitement masquera tout ça et heureusement car en l'état c'est très approximatif mais rien n'en sera visible donc je me suis autorisé du camouflage ... modéré !

Le temps est également un problème car là où un professionnel mettrait 1h et un bricoleur avisé 1h30 il y a beaucoup de techniques que je découvre et j'en met 3 !
En fait je me sens maintenant apte pour la prochaine salle :mrgreen:

Arnaud
arnal21

Messages: 87
Inscrit le: 20 Juil 2015, 14:05
Résidence: Dijon
Expérience HC: Débutant

Structure de traitement

Messagepar arnal21 » 14 Mai 2017, 10:14

Bonjour

Pas mal de boulot réalisé, il est plus que tempos de donner des nouvelles :wink:

La structure de traitement est commencée, avec la pose des poteaux supportant le plafond et la fixation temporaire de la plupart des solives (220x45).

On prend conscience de la future hauteur : La salle continue à rétrécir :shock:

La fixation définitive des solives sera réalisée après positionnement des entrevous tous les 60cm, qui créeront des cellules de 60x60cm prêtes à accueillir leurs différents modules.
Problème : Il me manque 3 solives :bougon:, dont celle de référence pour la pose des entrevous, donc je suis bloqué de ce coté là quelques temps...



Une fois la structure du plafond réalisée, il sera temps de créer celle des parois

Arnaud
Dernière édition par arnal21 le 14 Mai 2017, 10:38, édité 1 fois au total.
arnal21

Messages: 87
Inscrit le: 20 Juil 2015, 14:05
Résidence: Dijon
Expérience HC: Débutant

Re: Salle dédiée Arnal21

Messagepar arnal21 » 14 Mai 2017, 10:21

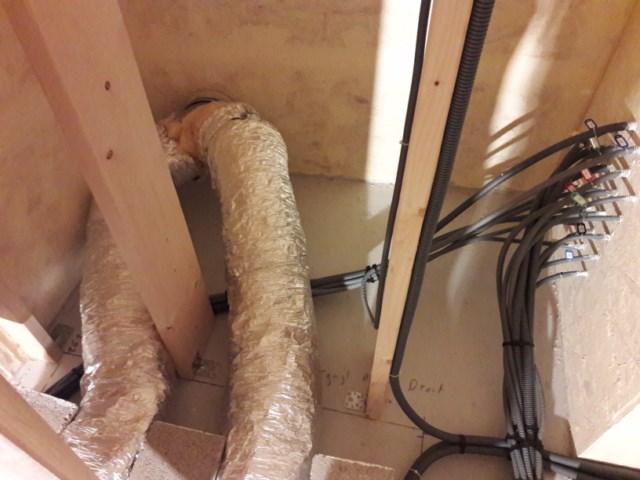

En attendant d'avoir les solives j'ai dû m'occuper ailleurs :
- Fin de la mise à niveau du sol du sas d'accès avec celui du seuil de porte intérieure
- Conception du tableau électrique
- Dalle suspendue du Local Technique (photos plus bas) coulée hier
- Et un "petit" :mrgreen: bricolage pour les voies d’extrême grave, visible là http://www.cinetips.com/viewtopic.php?f=40&t=771. Le coulage est prévu cet après-midi ... ça va être chaud ...

Arnaud
arnal21

Messages: 87
Inscrit le: 20 Juil 2015, 14:05
Résidence: Dijon
Expérience HC: Débutant

Dalle du Local Technique

Messagepar arnal21 » 14 Mai 2017, 10:37

La dalle du local technique est conçue exactement comme celle de la salle, en plus petit :

Après bon nettoyage : Pose du coffrage périphérique, mis à distance du mur avec des chutes d'isolant polystyrène, et ajuster à la hauteur du seuil + 1cm (futur écrasement des plots)

Pose des dernières chutes de LdV45mm

Pose des plots

Coffrage (OSB 12mm en 2 couches croisées) pas trop ajusté sur les cotés de façon à bien laisser la dalle écraser les plots lors du coulage

Couche d’étanchéité (Pas utile ici pour éviter les remontées humides, mais plutôt pour éviter l'infiltration du béton dans le coffrage laissé volontairement peu ajusté)

Pose du treillis

Coulage et lissage

Bonne répétition pour le béton des voies d’extrême grave :coolx:

Arnaud
arnal21

Messages: 87
Inscrit le: 20 Juil 2015, 14:05
Résidence: Dijon
Expérience HC: Débutant

Re: Salle dédiée Arnal21

Messagepar ASP68 » 14 Mai 2017, 21:48

Tu t'éclate bien !
C'est du beau boulot ... :shock:
Tu aura quel hauteur fini ?
J'ai pas bien compris comment les solives étaient fixées ?
J'attends avec impatience la suite.
ASP68

Messages: 78
Inscrit le: 23 Oct 2015, 14:35
Expérience HC: Amateur éclairé

Re: Salle dédiée Arnal21

Messagepar arnal21 » 20 Mai 2017, 08:22

Bonjour ASP,

Les solives sont posées sur les poteaux verticaux, eux-mêmes en appui au sol et fixés sur les parois latérales.
Pour l'instant leur position n'est pas verrouillée mais ce sera le cas après la pose des entrevous qui garantiront l’intervalle de 60cm d'intervalle sur toute leur longueur.

La hauteur finie sera de 2m10 au dessus de l'écran évoluant jusqu'à 2m70 à l'arrière de la salle.
L'estrade faisant 30cm au premier rang puis 60cm au second, les hauteurs sous plafond y seront de 2m30 et 2m10 respectivement.
C'est plus bas que ce que j'aurais voulu pour avoir une bonne sensation d'espace, mais j'ai privilégié le traitement.

Ce we je suis toujours en panne de solives donc je vais avancer sur les portes et le tableau électrique.

Arnaud
arnal21

Messages: 87
Inscrit le: 20 Juil 2015, 14:05
Résidence: Dijon
Expérience HC: Débutant
